PHÂN LOẠI CÁC DẠNG CHỐNG SÉT VÀ GIẢI PHÁP HỆ THỐNG CHỐNG SÉT

03/07/2020
phan-loai-cac-dang-chong-set-va-giai-phap-he-thong-chong-set

       BKTech xin kính chào quý khách hàng. BKTech hôm nay giới thiệu đến quý khách hàng về các dạng chống sét cũng như những giải pháp cho hệ thống. Hệ thống chống sét hoàn thiện cần phải đúng quy trình theo tiêu chuẩn kỹ thuật để giúp sét được lan truyền nhanh chóng, giải thoát sét một cách an toàn để bảo vệ con người và tài sản. Để có một hệ thống quy chuẩn như thế bạn hãy tham khảo về hệ thống chống sét và các dạng sét có trong tự nhiên.



A/ CHỐNG SÉT ĐÁNH THẲNG

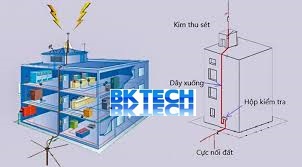

1. Chống sét đánh thẳng bằng kim thu sét

Cấu tạo của loại này gồm có 3 phần:

a) Các đầu kim thụ sét:

     Thường làm bằng thép mạ đồng, đồng thau đúc bằng inox. Lựa chọn chiều dài của kim còn phụ thuộc vào cấu trúc của công trình cần được bảo vệ.

b) Dây dẫn sét:

     Dùng dẫn dòng sét từ các đầu kim thu đến hệ thống tiếp đất. Thường làm bằng đồng lá hoặc cáp đồng trần, tiết diện của dây dẫn được quy định theo tiêu chuẩn quốc tế ( NFC 17 102 của Pháp ) từ 50mm2 đến 75mm2.

c) Hệ thống tiếp đất:

Dùng để tản dòng điện sét trong đất.

Cấu hình của hệ thống tiếp đất này gồm:

-     Các cọc tiếp đất: thường dài từ 2,4 mét đến 3 mét. Đường kính ngoài thường là 14-16mm. Được chôn thẳng đứng và cách mặt đất từ 0.5 đến 1 mét. Khoảng cách cọc với cọc từ 3 đến 15 mét.

  -    Dây tiếp đất: thường là cáp đồng trần có tiết diện từ 50 đến 75mm2 dùng để liên kết các cọc tiếp đất này lại với nhau. Cáp này nằm âm dưới mặt đất từ 0,5 đến 1 mét.

-      Ốc siết cáp hoặc mối hàn hoá nhiệt CADWELD: dùng để liên kết và các cọc tiếp đất với nhau.

2. Chống sét đánh thẳng bằng công nghệ phát tia tiên đạo sớm ( Early Streamer Emission ).

Cấu hình của loại này gồm có 3 phần:

a) Đầu thu lôi:

     Dùng để phát tia tiên đạo đi lên thu hút sét về nó. Đầu thu lôi được gắn trên trụ đỡ có độ cao trung bình  là 5 mét so với đỉnh của công trình cần được bảo vệ.

b) Dây dẫn sét:

      Dùng để dẫn dòng sét đầu thu lôi đến hệ thống tiếp đất. Thường làm bằng đồng lá hoặc cáp đồng trần, tiết diện của dây dẫn được quy định theo tiêu chuẩn quốc tế (nfc 17 102 của pháp ) từ 50mm2 đến 75mm2.

c) Hệ thống tiếp đất:

   Dùng để tản dòng điện sét trong đất. Cấu hình của hệ thống tiếp đất này gồm:

-   Các cọc tiếp đất: thường dài từ 2.4 mét đến 3 mét. Đường kính ngoài thường là 14 – 16mm. Được chôn thẳng đứng và cách mặt đất từ 0,5 đến 1 mét. Khoảng cách cọc với cọc từ 3 đến 15 mét.

-   Dây tiếp đất: thường là cáp đồng trần có tiết diện từ 50 đến 75mm2 dùng để liên kết các cọc tiếp đất này lại với nhau. Cáp này nằm âm dưới mặt đất từ 0,5 đến 1 mét.

-   Ốc siết cáp hoặc nối hàn hoá nhiệt cadweld: dùng để liên kết dây tiếp đất và các cọc tiếp đất với nhau.

B/ CHỐNG SÉT LAN TRUYỀN:

I. Chống sét lan truyền cho lưới điện hạ thế 3 pha 220/380v – 50/60hz:

1. Dùng chống sét Van sơ cấp: (gọi là thiết bị cắt sét nguồn 3 pha hoặc 1 pha), lắp song song với nguồn điện để cắt giảm xung điện sét lớn xuống đất.

ƯU ĐIỂM:

- Không chỉ giới hạn dòng tải nên cùng lúc có thể bảo vệ được nhiều thiết bị dùng điện.

- Vì vậy chỉ là thiết bị cắt sét sơ cấp nên thường giá thành thấp.

NHƯỢC ĐIỂM:

- Chỉ cắt hầu hết các xung lớn mà không lọc được các thành phần tần số cao của sét, như các sóng hài, các loại nhiễu…

*Các hãng có thể đáp ứng tốt như : TPS –Úc, OBO – Đức, MCG – USA, ERICO – Úc, TERCEL – Úc.

2. Dùng thiết bị cắt lọc sét ( thường là lắp nối tiếp với phụ tải ) để vừa cắt xung điện sét, vừa lọc được các loại sóng hài của sét.

ƯU ĐIỂM:

- Bảo vệ đa cấp cho phụ tải (gồm cắt sét sơ cấp, lọc, cắt sét thứ cấp ), do đó độ an toàn cao.

NHƯỢC ĐIỂM:

-  Vì được chế tao bảo vệ đa cấp nên giá thành cao.

-  Vì lắp nối tiếp nên bị giới hạn với một dòng điện nhất định.

*  Các hãng đáp ứng tốt như: TPS – Úc, OBO – Đức, ERICO – Úc, YERCEL – Úc.

---------------------------------------------------
